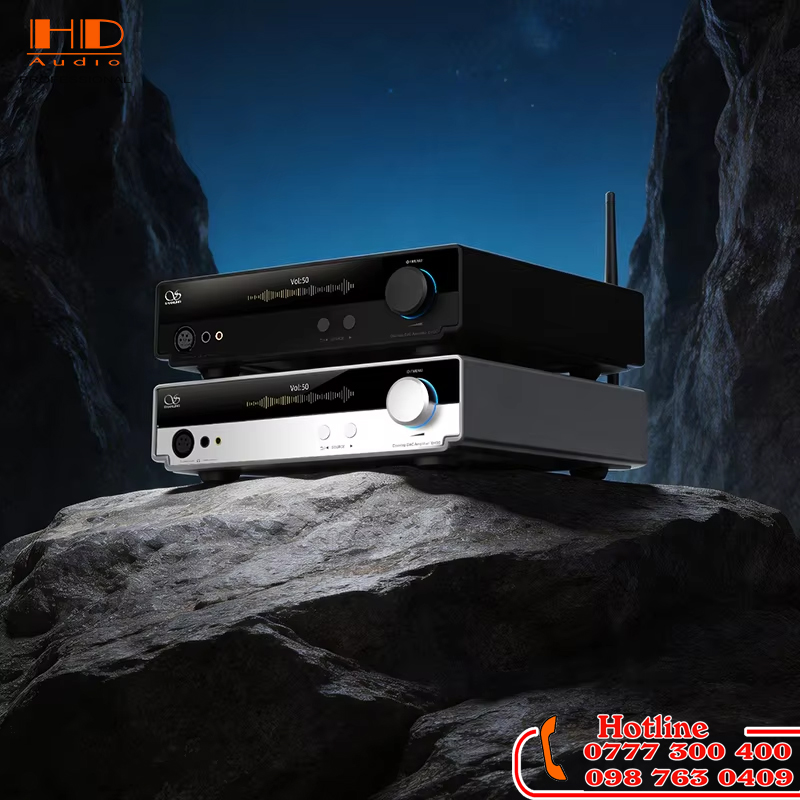

SHANLING EH90 – DAC R2R cao cấp kết hợp Headphone Amplifier
SHANLING EH90 là mẫu DAC/Headphone Amplifier để bàn được Shanling phát triển dành cho hệ thống nghe nhạc Hi-Fi, tập trung vào nền tảng chuyển đổi R2R và khả năng khuếch đại tai nghe mạnh mẽ.
Trung tâm của EH90 là Kunlun Pro, thế hệ DAC R2R thứ hai do Shanling tự phát triển. Module DAC 24-bit sử dụng 212 điện trở có độ chính xác 0,01%, kết hợp kiến trúc 19-bit, mã hiệu chỉnh 4-bit và mạch khuếch đại vi sai push-pull hỗ trợ. Cấu trúc này được Shanling phát triển nhằm kết hợp độ phân giải cao với đặc tính tái tạo tự nhiên của thiết kế R2R.
DAC R2R Kunlun Pro 24-bit
Thay vì sử dụng một chip DAC Delta-Sigma thông thường, EH90 sử dụng mạch R2R rời với mạng điện trở chính xác cao.
Kunlun Pro sử dụng:
- DAC R2R 24-bit
- 212 điện trở độ chính xác 0,01%
- Kiến trúc 19-bit
- Mã hiệu chỉnh 4-bit
- Mạch vi sai push-pull hỗ trợ
- Chế độ NOS và OS
Thiết kế này là nền tảng quan trọng tạo nên cấu trúc xử lý tín hiệu riêng của EH90.
Hỗ trợ PCM 768kHz và DSD512
EH90 hỗ trợ các định dạng Hi-Res ở mức cao. Qua USB và I2S, thiết bị có thể xử lý PCM lên tới 32-bit/768kHz và DSD512.
Đối với các đầu vào Optical, Coaxial, AES/EBU và HDMI ARC, EH90 hỗ trợ PCM tối đa 32-bit/192kHz.
Headphone Amplifier Fully Discrete
Để phối hợp với nền tảng R2R, Shanling trang bị cho EH90 một mạch headphone amplifier hoàn toàn sử dụng linh kiện rời và thiết kế cân bằng.
Mạch khuếch đại sử dụng JFE2140DSGR ở tầng đầu vào và IRF530N/IRF9530N ở tầng công suất, kết hợp cấu trúc push-pull. EH90 có hai mức Gain Low/High để phù hợp với nhiều loại tai nghe khác nhau.

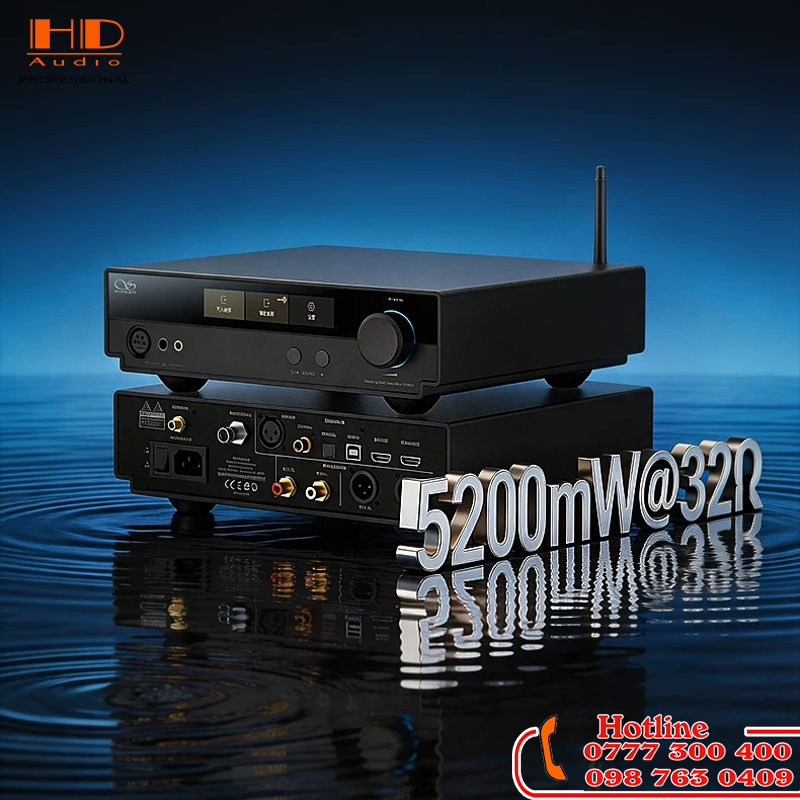

Ngõ balanced 4.4mm và XLR 4-pin có công suất tối đa lên tới 5.200mW + 5.200mW @ 32Ω ở High Gain, trong khi ở 300Ω mức công suất đạt 575mW + 575mW. Đây là cấu hình phù hợp với cả IEM nhạy và nhiều mẫu headphone full-size cần công suất lớn.
Ba lựa chọn headphone output
EH90 cung cấp ba kiểu kết nối tai nghe:
- 6.35mm Single-ended
- 4.4mm Balanced
- XLR 4-pin Balanced
Trong đó ngõ 4.4mm và XLR được thiết kế theo cấu trúc balanced, mang lại khả năng khai thác công suất cao hơn so với ngõ single-ended.
Hỗ trợ Bluetooth 5.4
Bên cạnh các kết nối kỹ thuật số có dây, EH90 được trang bị Bluetooth 5.4 với khả năng nhận các codec:
- LDAC
- aptX Lossless
- aptX Adaptive
- aptX HD
- aptX
- AAC
- SBC
Nhờ đó, EH90 có thể kết nối không dây với các thiết bị tương thích Bluetooth bên cạnh việc sử dụng nguồn nhạc USB hoặc digital trực tiếp.
HDMI ARC cho TV và hệ thống giải trí
Một điểm đáng chú ý của EH90 là sự xuất hiện của HDMI ARC, cho phép kết nối thiết bị với TV hoặc máy chiếu có hỗ trợ ARC.
HDMI ARC trên EH90 hỗ trợ tín hiệu PCM lên tới 32-bit/192kHz, giúp thiết bị có thể đóng vai trò DAC/headphone amplifier trong hệ thống nghe nhạc, xem phim và giải trí gia đình.

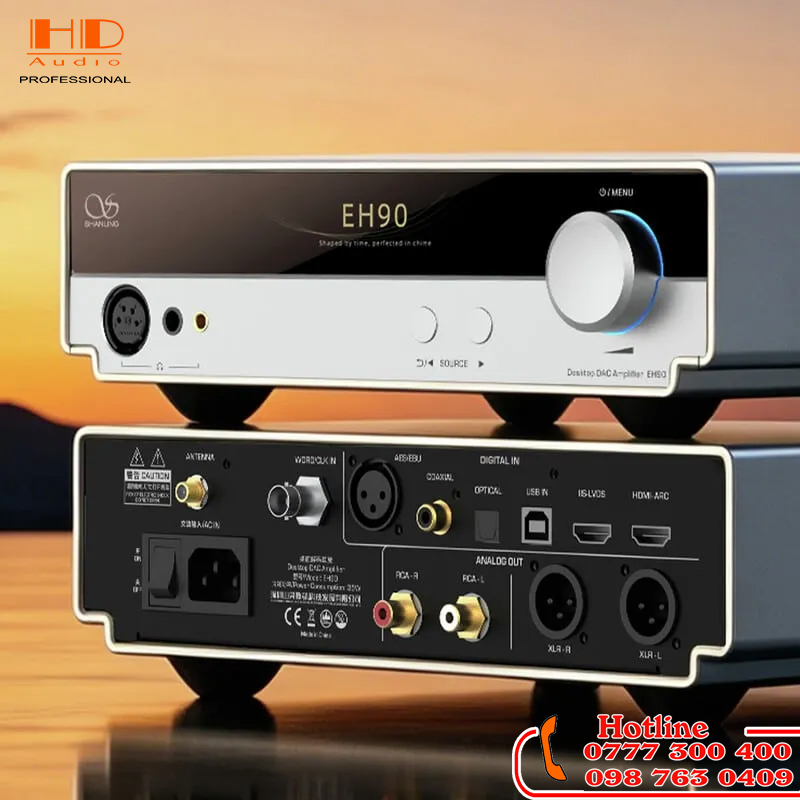

Đa dạng kết nối
EH90 có hệ thống đầu vào gồm:
- USB Type-B
- Optical
- Coaxial
- I2S
- AES/EBU
- HDMI ARC
- Bluetooth 5.4
Ở phía đầu ra, thiết bị cung cấp:
- RCA
- XLR
- 6.35mm headphone
- 4.4mm balanced headphone
- XLR 4-pin balanced headphone
RCA và XLR có thể sử dụng cho hệ thống preamp/line-out, giúp EH90 kết nối với ampli công suất hoặc loa active.
Hỗ trợ External Clock
EH90 còn được trang bị đầu vào clock bên ngoài dạng BNC, hỗ trợ nguồn clock 44.1kHz / 10MHz. Tính năng này hướng tới những hệ thống Hi-Fi yêu cầu đồng bộ clock bên ngoài.
Màn hình màu 4,8 inch
Mặt trước EH90 được trang bị màn hình màu 4,8 inch, hiển thị các thông tin liên quan đến nguồn phát, tín hiệu và trạng thái hoạt động của thiết bị. Thiết kế sử dụng thân máy bằng nhôm, kích thước 230 × 280 × 83,1mm và trọng lượng khoảng 3,7kg.
Nguồn cấp tách biệt cho phần analog và digital
EH90 sử dụng kiến trúc nguồn riêng cho các phần mạch khác nhau. Theo các tài liệu kỹ thuật được công bố, phần analog sử dụng biến áp tuyến tính 35W, trong khi phần digital có nguồn riêng 10W nhằm hạn chế ảnh hưởng của mạch xử lý số đến phần analog.
Với sự kết hợp giữa DAC R2R Kunlun Pro, headphone amplifier fully discrete, nhiều chuẩn digital input, Bluetooth 5.4 và các đầu ra RCA/XLR, SHANLING EH90 có thể đóng vai trò là trung tâm DAC và headphone amplifier cho hệ thống nghe nhạc để bàn cao cấp.
