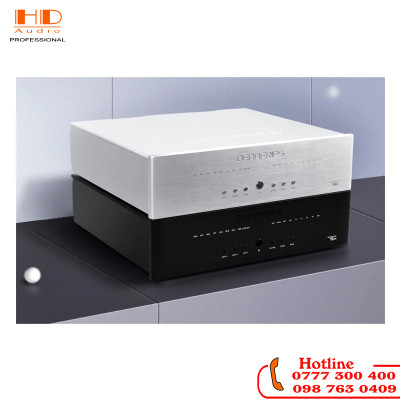

Denafrips Terminator 15Th – DAC giải mã mạch R2R, NOS cân bằng, hiệu suất cao, có khả năng mang lại âm thanh cực kỳ trong trẻo, phong phú.
Các tính năng chính của Denafrips Terminator 15Th
- Nguồn điện có độ ồn thấp
- Đồng hồ OCXO có độ chính xác cao
- Tổng cách điện của các mô-đun kỹ thuật số và R2R
- Bộ đệm FIFO thích ứng và bộ đồng hồ lại
- Hỗ trợ luồng DSD1024 và PCM 1536kHz qua USB và I2S
- Giao diện USB độc quyền thông qua vi điều khiển STM32F446 dựa trên công nghệ AMR
- Pilote USB Thesycon
- Đầu vào AES/EBU kép
- Bộ lọc chậm/sắc nét
- Cấu hình chân cắm I2S
- Cấu hình I2S DSD
Đánh giá chi tiết giải mã DAC Denafrips Terminator 15Th
Denafrips Terminator 15Th: Một DAC đặc biệt
Mô-đun chuyển đổi kỹ thuật số/tương tự Denafrips Terminator 15TM và mạng lưới thang R2R của nó được cách ly hoàn hảo. Hai bo mạch được liên kết vật lý bằng mô-đun xung nhịp OCXO. Cách ly vật lý giúp giảm tiếng ồn nền và cải thiện tỷ lệ tín hiệu trên nhiễu.
Terminator II được trang bị hai xung nhịp OCXO hoạt động ở tần số 45,1584MHz và 49,152MHz. Được đóng gói trong vỏ kim loại nằm ở trung tâm của DAC, các OCXO này được thiết kế đặc biệt cho các ứng dụng âm thanh cao cấp với độ nhiễu pha cực thấp và độ chính xác rất cao. Cả hai OCXO đều được cấp nguồn bởi mạch cung cấp điện được thiết kế lại hoàn toàn, cung cấp dòng điện không đổi cho các xung nhịp. Nguồn điện dự trữ đầy đủ đảm bảo tính tuyến tính và ổn định của tín hiệu xung nhịp.
Độ nhiễu cũng được giảm bằng cách đồng hồ lại bộ đệm FIFO. Bộ đệm FIFO thích ứng lưu trữ dữ liệu âm thanh kỹ thuật số. Những dữ liệu này được đọc trực tiếp bằng cách sử dụng OCXO có độ nhiễu pha cực thấp nằm ngay trong DAC. Terminator cũng có đầu ra xung nhịp OCXO để đồng bộ hóa hoàn hảo nhiều thiết bị âm thanh.
Nguồn điện tuyến tính riêng
Denafrips Terminator 15Th tích hợp tầng cấp nguồn tuyến tính riêng, nằm bên dưới bo mạch DAC và được ngăn cách với nó bằng một vách ngăn bằng thép để tránh bất kỳ sự can thiệp nào. Bản thân nguồn điện sử dụng hai biến áp hình xuyến O-Core lớn cho các phần kỹ thuật số và tương tự, và tụ điện ESR thấp để cung cấp tín hiệu điện cho tất cả các mạch âm thanh.
Xử lý tín hiệu FPGA
Để đảm bảo đường dẫn tín hiệu ngắn nhất có thể, tín hiệu I2S và SPDIF được xử lý bởi chip FPGA mà không cần bất kỳ chip chuyển đổi bổ sung nào.
Bộ kết nối

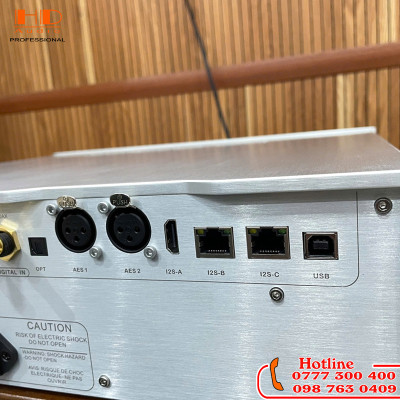

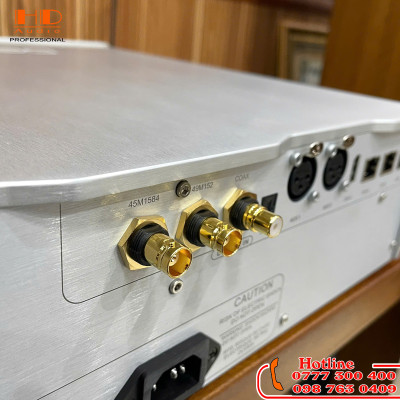

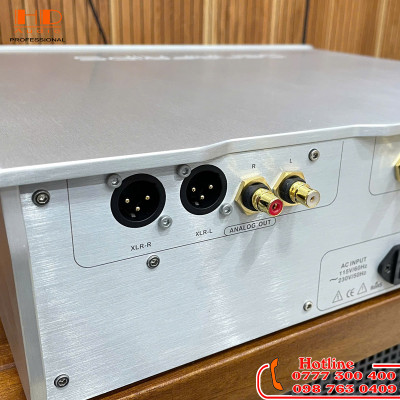

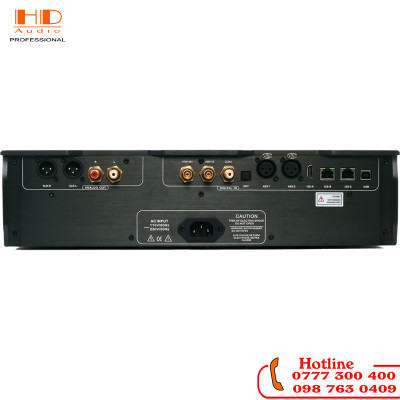

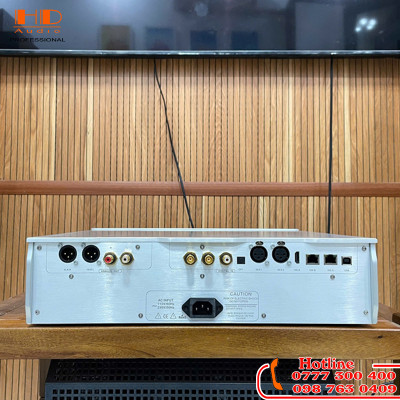

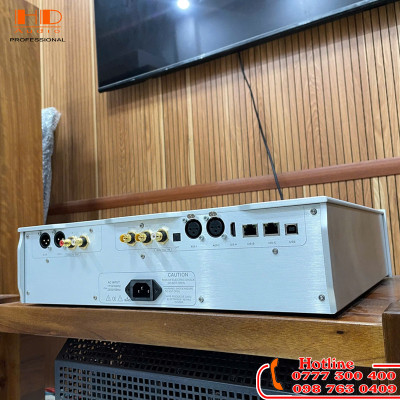

Denafrips Terminator 15Th cũng tự hào về khả năng kết nối toàn diện, cho phép tích hợp dễ dàng vào phần lớn các hệ thống âm thanh. Các đầu vào bao gồm USB-B, I2S RJ45 LVCMOS, I2S RJ45 LVDS, I2S HDMI LVDS, AES/EBU, Toslink quang và đồng trục. Các đầu ra bao gồm RCA âm thanh nổi không cân bằng và XLR âm thanh nổi cân bằng. Hai đầu ra xung nhịp cho phép Terminator và một thiết bị âm thanh khác được đồng bộ hóa hoàn hảo để có hiệu suất hệ thống tối ưu.
CÁCH LY SỐ / ANALOGUE
TERMINATOR 15th có tính năng cách ly hoàn toàn giữa Bảng xử lý kỹ thuật số và các mảng mạng thang R-2R. Được liên kết vật lý bằng mô-đun OCXO, thiết kế này giảm thiểu tiếng ồn và tăng cường tỷ lệ tín hiệu trên tiếng ồn.
MÁY DAO ĐỘNG TINH THỂ ĐƯỢC KIỂM SOÁT BẰNG LÒ – OCXO
Terminator 15TH được trang bị hai OCXO ở tần số 45,1584 MHz và 49,152 MHz, TERMINATOR 15th đảm bảo độ nhiễu pha cực thấp và độ chính xác đặc biệt. Các OCXO này được đặt trong vỏ kim loại và được cấp nguồn bằng nguồn điện được thiết kế đặc biệt, có vỏ chắn để có độ ổn định tối ưu.
BỘ ĐỆM FIFO THÍCH ỨNG
Bộ đệm FIFO thích ứng lưu trữ dữ liệu âm thanh kỹ thuật số, được đọc bằng OCXO có độ nhiễu pha cực thấp, giảm thiểu độ nhiễu để chuyển đổi tín hiệu số sang tín hiệu tương tự một cách chính xác. Dữ liệu này được chuyển đổi thành tín hiệu tương tự bằng mảng mạng thang R-2R cân bằng thực sự, với điện trở có độ chính xác cao đảm bảo tính tuyến tính.
ĐỒNG HỒ OCXO CÓ ĐỘ CHÍNH XÁC CAO
Terminator 15th được trang bị bộ dao động tinh thể điều khiển bằng lò kép (OCXO) để có độ nhiễu pha cực thấp và độ chính xác cao, được thiết kế để đồng bộ với nhiều tần số âm thanh khác nhau. Linh kiện chính xác này hỗ trợ:
- Tần số âm thanh: 44,1 kHz, 48 kHz
- Tần số xung nhịp: 22.5792 MHz, 24.576 MHz, 45.1584 MHz, 49.152 MHz
- Trải nghiệm độ chính xác và đồng bộ vô song trong thiết lập âm thanh của bạn với Terminator 15th.
NỀN TẢNG CỦA ÂM THANH CAO CẤP
- Bộ nguồn tuyến tính chuyên dụng
- Được bao bọc trong lớp vỏ hợp kim kim loại dày 1,5mm chắc chắn.
- Tấm chia thép bổ sung giữa bo mạch chủ DAC và hộp PSU để tăng cường khả năng chống nhiễu EMI/EMF.
LINH KIỆN CAO CẤP
- Biến áp O-Core kép cho phần kỹ thuật số và tương tự.
- Tụ điện chứa có ESR cực thấp, độ bền lâu dài.
- Nguồn điện siêu tuyến tính nhiều tầng cung cấp nguồn điện cực kỳ chính xác, độ gợn sóng thấp.
