DDC MUSICIAN PISCES III là bộ chuyển đổi tín hiệu số cao cấp được thiết kế để tối ưu hóa chất lượng truyền dẫn giữa nguồn phát và DAC. Sở hữu kiến trúc FPGA kết hợp clock TCXO độ chính xác cao, hỗ trợ PCM 1536kHz, Native DSD1024 cùng ngõ ra I2S linh hoạt, PISCES III mang đến nền tảng tín hiệu sạch, ổn định cho các hệ thống hi-fi và hi-end.
Giới thiệu về DDC Musician Pisces III
Trong những năm gần đây, nhu cầu tối ưu hóa nguồn phát nhạc số ngày càng được giới audiophile quan tâm. Không chỉ dừng lại ở DAC hay Music Streamer, nhiều người chơi âm thanh đã bắt đầu đầu tư vào DDC (Digital-to-Digital Converter) nhằm cải thiện chất lượng tín hiệu trước khi đưa vào DAC. Nắm bắt xu hướng đó, Musician đã phát triển Pisces III – thế hệ DDC thứ ba với nhiều nâng cấp đáng giá về kiến trúc xử lý tín hiệu, đồng hồ xung nhịp và khả năng tương thích.

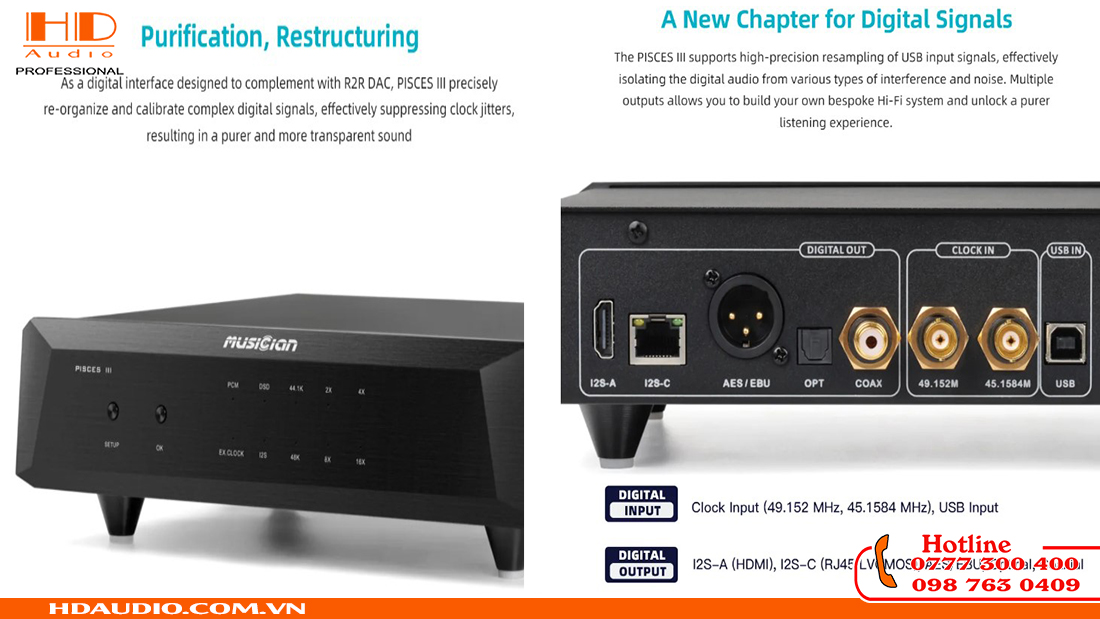

Được thiết kế đặc biệt để kết hợp cùng các DAC R2R cao cấp, Musician Pisces III không đơn thuần là một bộ chuyển đổi giao tiếp số mà còn đóng vai trò như một “bộ lọc và tái cấu trúc tín hiệu”, giúp loại bỏ jitter, giảm nhiễu nền và mang đến chất âm trong trẻo, chính xác hơn. Với khả năng hỗ trợ PCM lên tới 1536kHz và DSD1024, đây là một trong những DDC có hiệu năng rất đáng chú ý trong phân khúc hi-end hiện nay.
Thiết Kế Hi-End Chắc Chắn Và Tối Giản

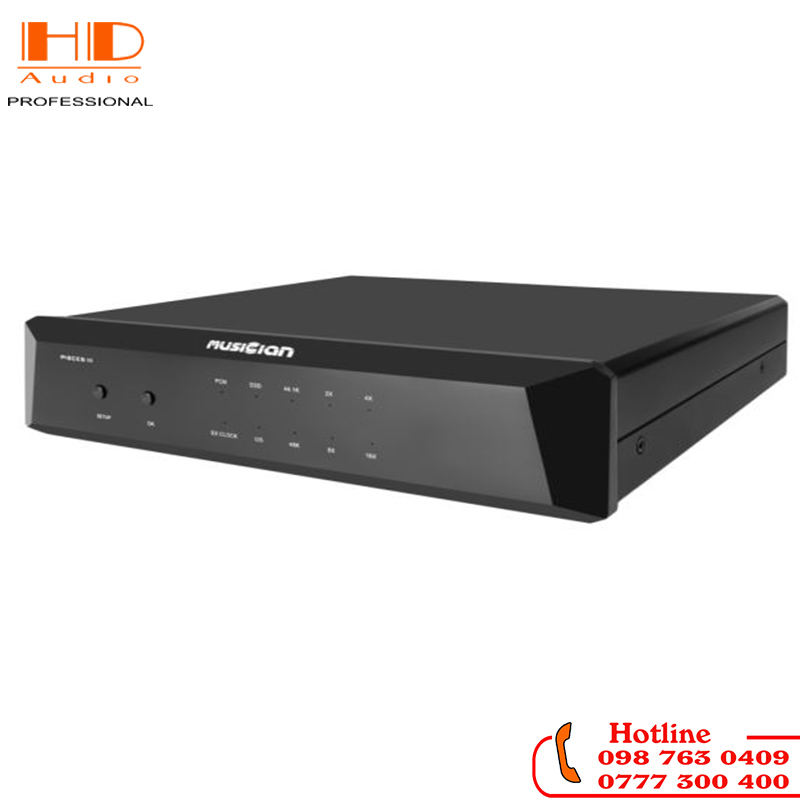

PISCES III sở hữu ngoại hình mang đậm phong cách của thương hiệu MUSICIAN với phong cách tối giản, hiện đại và tập trung vào hiệu năng.
- Toàn bộ khung máy được gia công từ nhôm CNC nguyên khối dày dặn, mang lại độ hoàn thiện cao. Đồng thời hỗ trợ hạn chế nhiễu điện từ (EMI/RFI) và giảm thiểu rung chấn ảnh hưởng đến quá trình xử lý tín hiệu số.

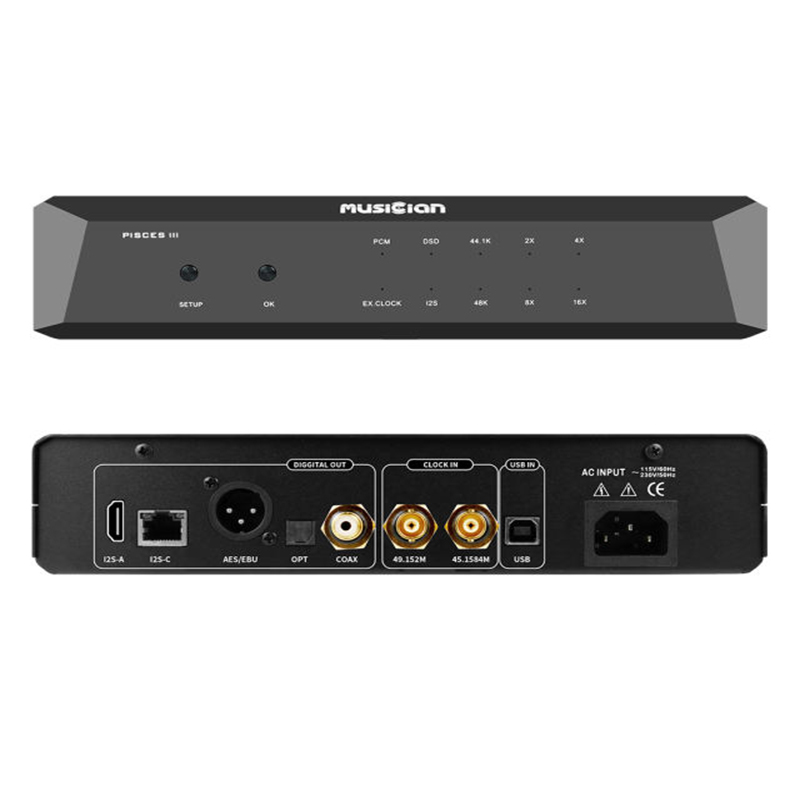

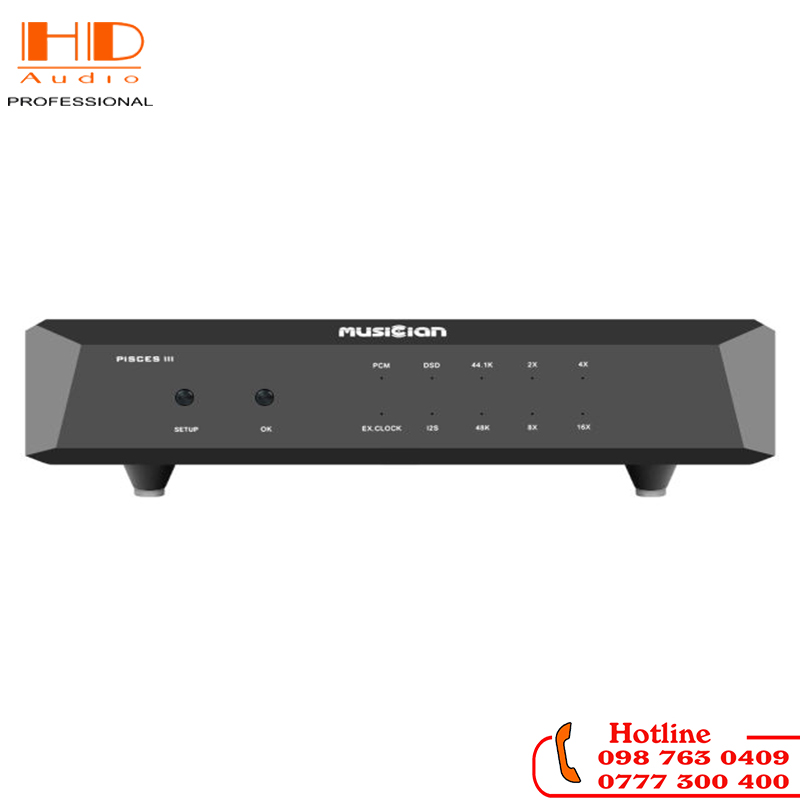

- Mặt trước được bố trí hệ thống đèn LED trực quan, giúp người dùng dễ dàng theo dõi định dạng tín hiệu PCM/DSD, tần số lấy mẫu cũng như trạng thái đồng hồ xung nhịp đang sử dụng.

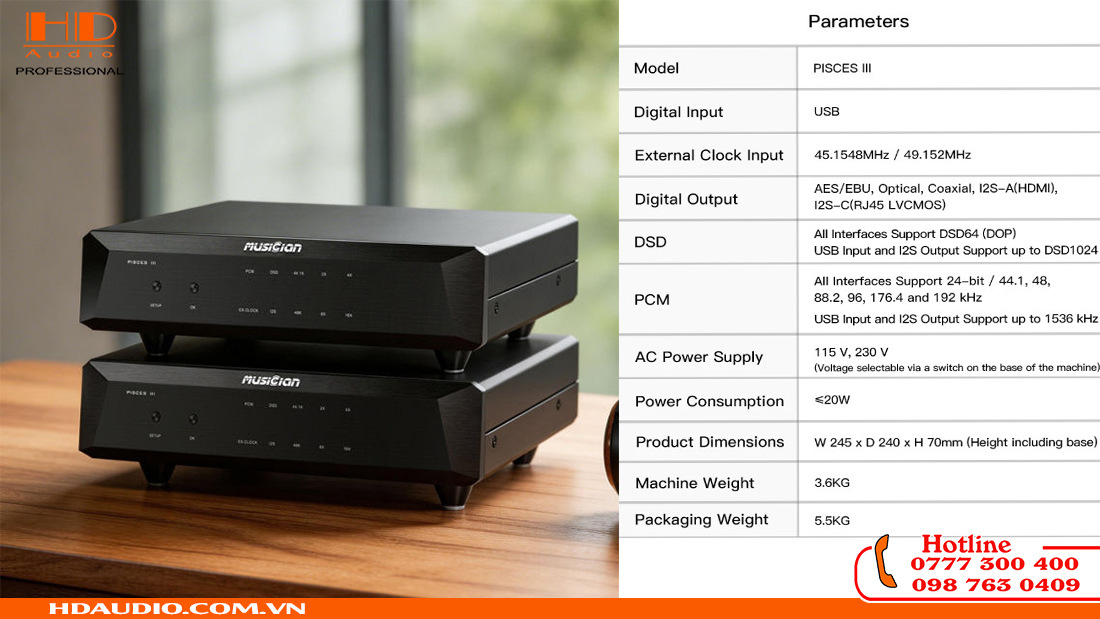

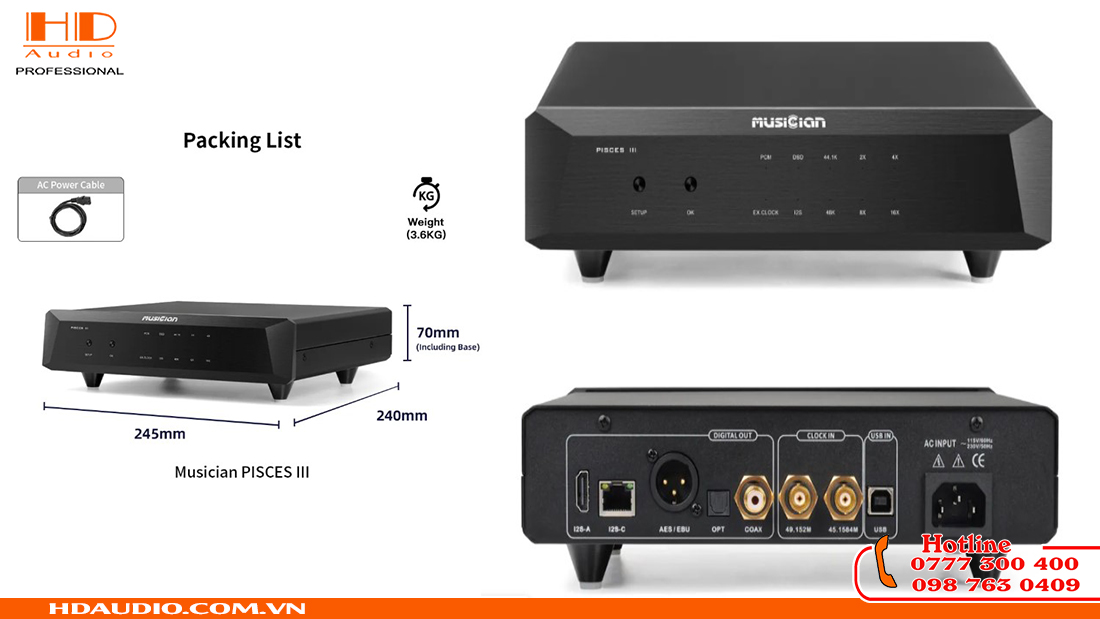

- Với kích thước 245 x 240 x 70 mm và trọng lượng 3,6 kg, PISCES III mang lại cảm giác đầm chắc, ổn định khi lắp đặt trong các hệ thống âm thanh hi-fi và hi-end, đồng thời dễ dàng phối ghép cùng các thiết bị khác trong cùng dàn máy.
Những công nghệ nâng cấp đáng giá trên DDC Musician Pises III thế hệ thứ 3
MUSICIAN PISCES III không đơn thuần là một bộ chuyển đổi tín hiệu số (DDC), mà còn đóng vai trò như một trung tâm xử lý và tái tạo tín hiệu digital chuyên dụng. So với thế hệ trước, phiên bản thứ 3 được tối ưu mạnh mẽ về kiến trúc xử lý, hệ thống đồng hồ xung nhịp và khả năng tương thích với các DAC cao cấp.

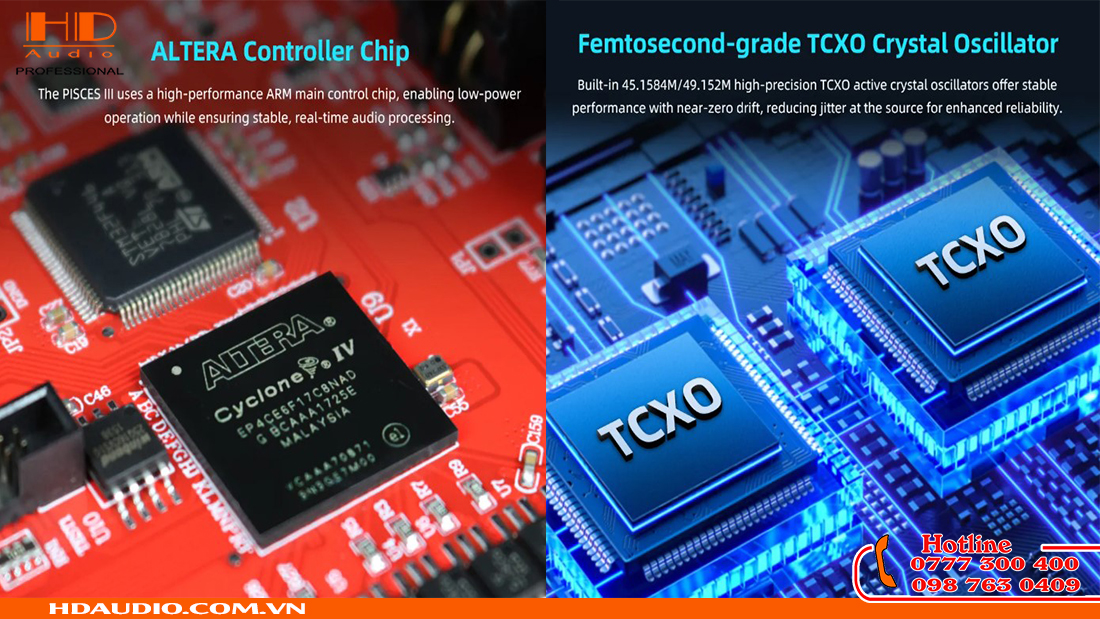

Bộ Đôi Chip Xử Lý Tốc Độ Cao: ARM STM32F446 & ALTERA Cyclone IV
Trái tim của PISCES III là sự kết hợp giữa vi điều khiển ARM STM32F446 và FPGA Altera Cyclone IV. Trong đó, ARM STM32F446 đảm nhiệm việc điều khiển hệ thống, quản lý luồng dữ liệu và giao tiếp với các cổng kết nối tốc độ cao.
Song song với đó là bộ xử lý FPGA Altera Cyclone IV thực hiện các tác vụ xử lý tín hiệu số chuyên sâu như tái tạo cấu trúc dữ liệu, đồng bộ tín hiệu và tối ưu đường truyền trước khi xuất sang DAC. Kiến trúc này giúp tín hiệu digital được truyền đi ổn định, chính xác hơn, tạo nền tảng cho quá trình giải mã đạt hiệu quả tối ưu.
Hệ Thống Clock Chính Xác Với Khả Năng Đồng Bộ Clock Ngoài
Một trong những điểm nâng cấp quan trọng trên PISCES III là hệ thống đồng hồ xung nhịp độ chính xác cao. Thiết bị được trang bị cặp dao động TCXO tùy chỉnh 45.1584 MHz và 49.152 MHz, tương ứng với các họ tần số lấy mẫu phổ biến hiện nay.
Nhờ độ ổn định cao và nhiễu pha thấp, hệ thống clock này giúp giảm thiểu hiện tượng jitter trong quá trình truyền dẫn tín hiệu số, từ đó cải thiện độ chính xác về thời gian và mang lại nền âm sạch hơn.

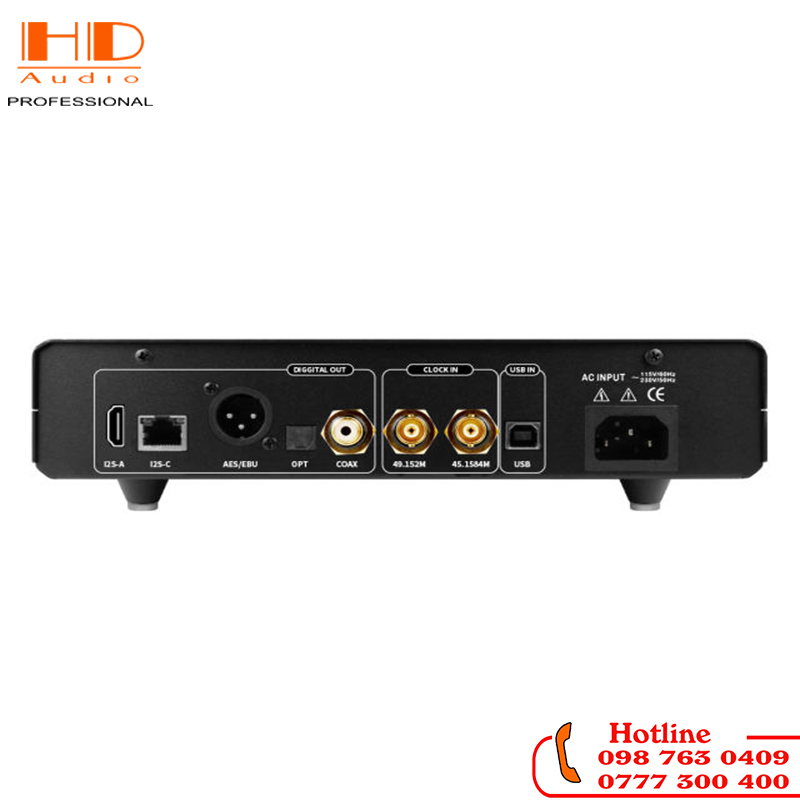

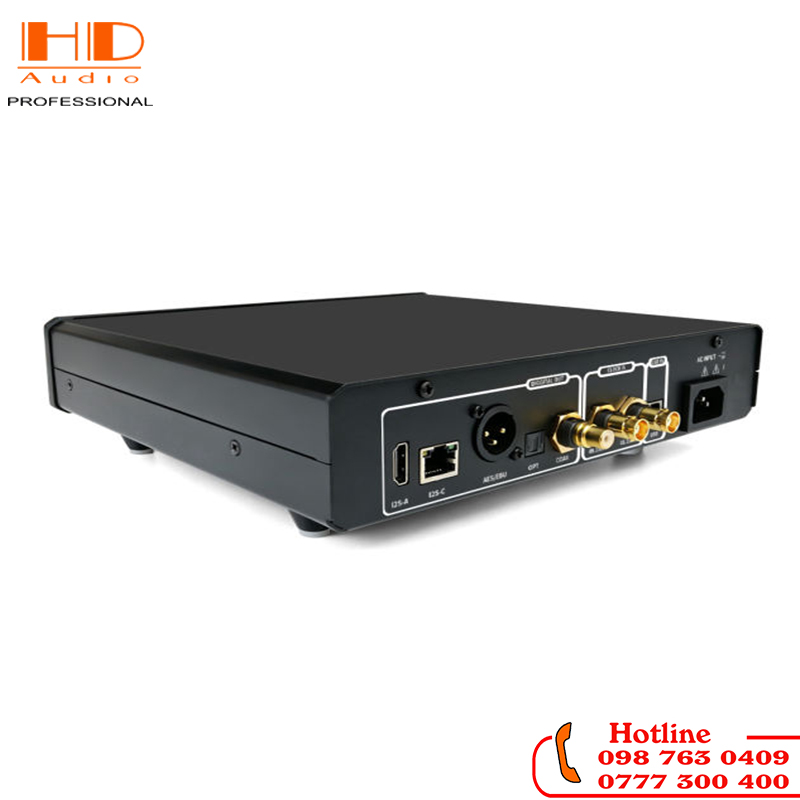

Đối với các hệ thống hi-end sử dụng Master Clock rời, PISCES III còn được trang bị hai cổng External Clock Input chuẩn BNC, cho phép đồng bộ toàn bộ hệ thống với nguồn clock tham chiếu bên ngoài nhằm đạt độ chính xác cao hơn nữa.
Nguồn Tuyến Tính Với Biến Áp O-Core Đồng Đơn Tinh Thể
Nguồn điện luôn là yếu tố quan trọng đối với các thiết bị digital audio. Vì vậy, MUSICIAN đã trang bị cho PISCES III biến áp nguồn O-Core sử dụng đồng đơn tinh thể chất lượng cao.
Thiết kế này giúp giảm rò rỉ từ trường, hạn chế nhiễu nền và cung cấp nguồn điện ổn định cho toàn bộ mạch xử lý bên trong. Kết quả là tín hiệu đầu ra đạt độ sạch cao hơn, góp phần nâng cao hiệu quả hoạt động của DAC ở phía sau.
Hỗ Trợ Âm Thanh Hi-Res Ở Mức Hàng Đầu
PISCES III được thiết kế để đáp ứng các định dạng âm thanh độ phân giải cực cao hiện nay.
- Ngõ vào USB: hỗ trợ PCM lên tới 1536kHz và Native DSD1024.
- Ngõ ra I2S: hỗ trợ PCM 1536kHz và Native DSD1024.
- Ngõ ra AES/EBU, Coaxial, Optical: hỗ trợ PCM tối đa 24bit/192kHz và DSD64 thông qua DoP.
Nhờ khả năng xử lý băng thông lớn, thiết bị có thể khai thác tối đa hiệu năng của các DAC hi-end thế hệ mới.

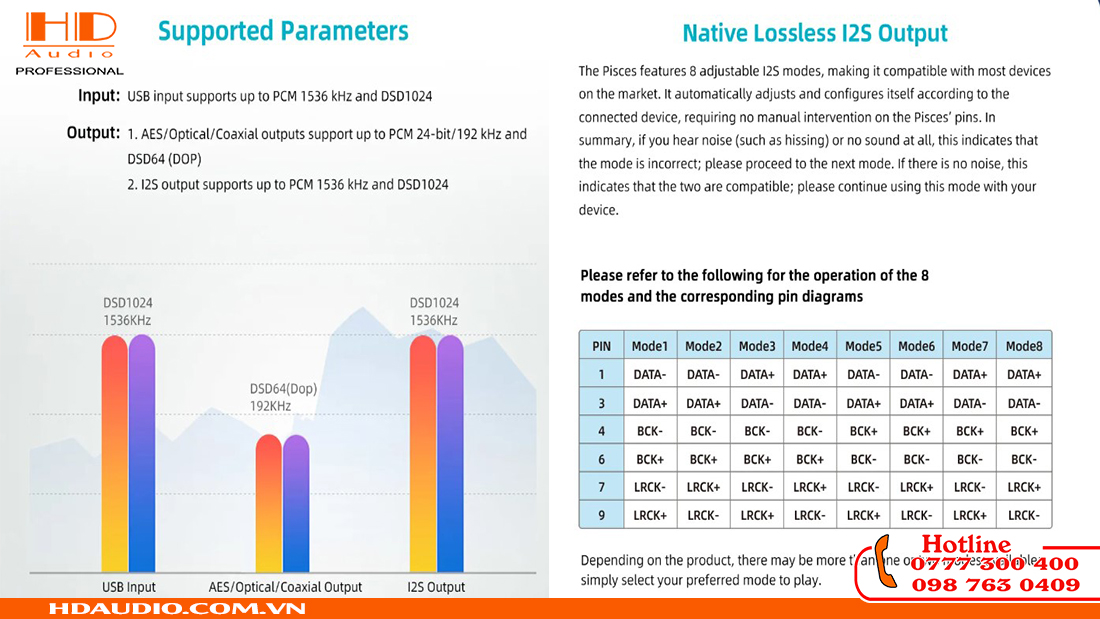

I2S Linh Hoạt Với 8 Chế Độ Tương Thích
I2S hiện được xem là giao thức kết nối lý tưởng giữa DDC và DAC nhờ khả năng truyền riêng biệt tín hiệu dữ liệu và tín hiệu clock. Điều này giúp hạn chế jitter phát sinh trong quá trình truyền dẫn và bảo toàn độ nguyên vẹn của tín hiệu số.
Điểm nổi bật trên PISCES III là khả năng tùy chỉnh tới 8 cấu hình I2S khác nhau, giúp tương thích với nhiều chuẩn chân HDMI I2S từ các hãng DAC khác nhau trên thị trường. Nhờ đó, người dùng có thể dễ dàng phối ghép thiết bị mà không phải lo lắng về tình trạng sai kênh, mất tín hiệu hoặc không nhận tín hiệu do khác biệt chuẩn kết nối.
Cách thiết lập DDC Musician Pisces III trong hệ thống audio
MUSICIAN PISCES III được thiết kế để hoạt động như một cầu nối giữa nguồn phát nhạc số và DAC, giúp tái tạo và tối ưu tín hiệu digital trước khi đưa đến bộ giải mã. Quá trình thiết lập tương đối đơn giản:
- Kết nối nguồn phát (PC, Laptop, Music Server, Streamer...) với cổng USB Input trên PISCES III.
- Kết nối PISCES III với DAC thông qua ngõ ra phù hợp như I2S, AES/EBU, Coaxial hoặc Optical.
- Cài đặt driver USB Thesycon trên máy tính Windows (nếu sử dụng PC làm nguồn phát).
- Lựa chọn đúng đầu vào (Input) trên DAC tương ứng với cổng kết nối đang sử dụng.
- Nếu kết nối qua I2S, thiết lập chế độ Pin Mapping phù hợp với chuẩn I2S của DAC.
- Trong trường hợp sử dụng Master Clock rời, kết nối tín hiệu clock vào các cổng BNC Clock Input của PISCES III.
- Kiểm tra đèn báo trạng thái để xác nhận định dạng tín hiệu và tần số lấy mẫu đang hoạt động chính xác.
- Mở phần mềm phát nhạc và bắt đầu thưởng thức âm nhạc với tín hiệu digital đã được tối ưu trước khi đưa vào DAC.
Sơ đồ kết nối cơ bản:
Nguồn phát nhạc → MUSICIAN PISCES III → DAC → Amplifier → Loa/Tai nghe.
