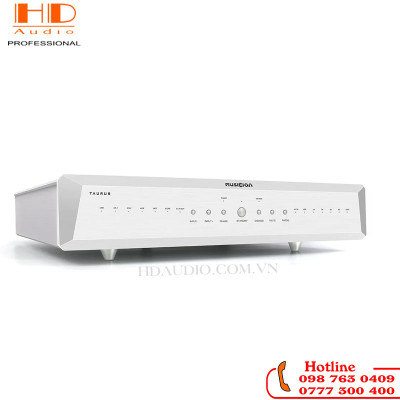

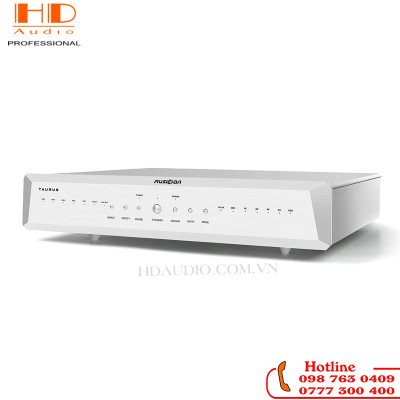

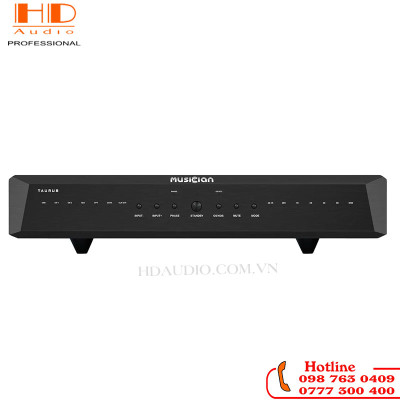

Musician Taurus R2R DAC – Bộ giải mã cao cấp hàng đầu kết hợp với các thành phần đầu bảng, mang lại khả năng tái tạo âm thanh rõ ràng, phong phú đến kinh ngạc.
Đặc điểm nổi bật của Musician Taurus R2R DAC
- Kiến trúc R2R+DSD độc quyền, 24Bit R2R+6Bit DSD cân bằng thực sự (bộ lọc FIR 32 bước).
- Áp dụng chip hiệu quả cao ALTERA. Điện trở chính xác 0,005%, độ méo thấp, nguồn điện có độ ồn thấp, bộ đệm FIFO.
- Mỗi kênh được trang bị một FPGA tốc độ cao độc lập để điều khiển giải mã thông qua bốn bộ mạng R-2R 0,005% với sai số tuyến tính thấp, tốc độ giải mã cao và nhiễu kỹ thuật số thấp.
- Bộ lọc kỹ thuật số được thiết kế và phát triển hoạt động ở chế độ Lấy mẫu 16 X, với độ phân giải đầu vào 32bit cho mỗi giai đoạn lọc, có thể tăng đáng kể độ tương phản động, công suất phân tích cũng như tông màu tự nhiên và tinh tế hơn, v.v.
- Thiết kế tinh thể kép, có thể tái tạo chính xác các tín hiệu âm thanh ở các tốc độ lấy mẫu khác nhau, độ giật giảm đáng kể và độ ổn định được cải thiện đáng kể.
- Bộ nguồn sử dụng phương pháp chỉnh lưu chopper, tụ điện vỏ đỏ thương hiệu MUSICIAN tùy chỉnh, được trang bị biến áp lõi sắt loại O 250W, nhiều LT1763, LT3045 để lọc bộ điều chỉnh 2 lần, có thể cách ly bộ điều chỉnh tuyến tính một cách hiệu quả cho phần kỹ thuật số và analog của nhiều giai đoạn cung cấp điện, đảm bảo rằng DAC có thể cung cấp tiếng ồn thấp và điện áp nguồn ổn định.
- DSD1024, PCM 1536KHz hỗ trợ đầu vào USB và I2S (nguồn âm thanh cần tương thích với giao diện của thiết bị này).
- Giải pháp âm thanh USB độc quyền dựa trên bộ vi điều khiển AMR nâng cao STM32 F46.
- Trình điều khiển USB Sycon được cấp phép cho các phiên bản Windows
Đánh giá chi tiết DAC giải mã R2R Musician Taurus
Kiến trúc mạch R2R
Kiến trúc cân bằng Taurus R2R được bổ sung bởi hai FPGA độc lập để điều khiển việc giải mã từng kênh thông qua bốn mạng R2R bao gồm các điện trở Panasonic (độ chính xác 0,005%). Điều này ngăn chặn các lỗi tuyến tính trong khi vẫn duy trì tốc độ giải mã cao và độ nhiễu kỹ thuật số cực thấp.
Mạch của Taurus DAC được hoàn thiện bởi chip điều khiển FPGA chính của Altera, hai bộ tạo dao động tinh thể OCXO 49,152 MHz và 45,1584 MHz và chip CPU ARM STM32F446 được liên kết với giải pháp giao diện USB độc quyền. Sự kết hợp này cho phép Taurus DAC chấp nhận các luồng PCM 24bit 1536kHz có độ phân giải cao và các luồng DSD gốc lên tới DSD1024 .
Công nghệ lọc kỹ thuật số độc quyền
Taurus DAC sử dụng công nghệ lọc kỹ thuật số hoạt động ở chế độ Over Sampling 16x. Mỗi cấp độ bộ lọc có độ phân giải đầu vào 32 bit, cho phép tăng đáng kể dải động và tái tạo âm thanh tự nhiên, tinh tế.
Linh kiện cao cấp
Sự kết hợp của các thành phần được Musician lựa chọn cho R2R Taurus DAC mang lại hiệu suất vượt trội.
Tiếng ồn và độ biến dạng thấp

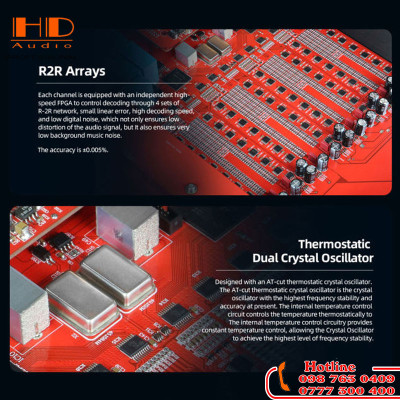

Mỗi kênh được trang bị hai mạng điện trở Panasonic, mỗi mạng có một FPGA chuyên dụng. Điều này đảm bảo mức độ tiếng ồn và biến dạng rất thấp.
Bộ dao động tinh thể tĩnh nhiệt (OCXO)
Bộ tạo dao động tinh thể tĩnh nhiệt cung cấp độ ổn định tần số vượt trội để giải mã jitter cực thấp.

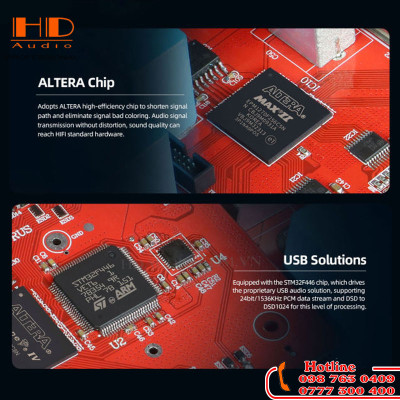

Chip FGPA của Altera
Chip FPGA chính của Altera được sử dụng để rút ngắn đường dẫn tín hiệu và tránh mọi màu sắc có thể cản trở việc tái tạo âm thanh có độ tinh khiết cao.
Giải pháp USB
Giao diện USB độc quyền của Musician được kết hợp với chip điều khiển STM32F446 để hỗ trợ các luồng có độ phân giải rất cao.
Hai đầu ra đồng hồ
Hai đầu ra xung nhịp lần lượt là 49,152 MHz và 45,1584 MHz có thể được sử dụng để đồng bộ hóa nhiều loại thiết bị âm thanh.
Nguồn điện tuyến tính được tối ưu hóa
Giai đoạn cấp nguồn của R2R DAC này có máy biến áp lõi O 250W kết hợp với bộ điều chỉnh điện áp LT1763 và LT3045 để lọc hiệu quả. Điều này đảm bảo nguồn điện có độ ồn thấp, độ ổn định cao.
Sơ đồ chân I2S
Musician Taurus đã được thiết kế để cung cấp khả năng tương thích rộng rãi thông qua đầu vào I2S, nhờ khả năng điều chỉnh pha có thể truy cập như sau:
- Chọn đầu vào I2S-A1 hoặc I2S-A2.
- Nhấn nút PHASE trong cài đặt chức năng chân I2S để chuyển cấu hình chân I2S.
- Dừng hoạt động sau khi cài đặt chính xác và Nhạc sĩ Kim Ngưu sẽ thoát khỏi chế độ cài đặt sau 5 giây.
Khả năng kết nối toàn diện

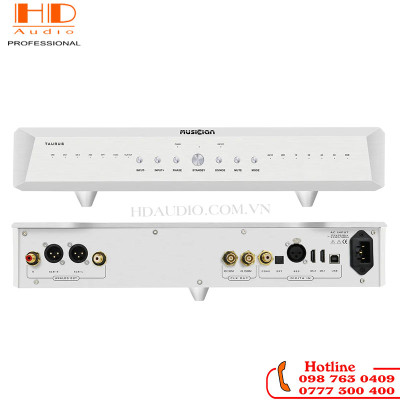

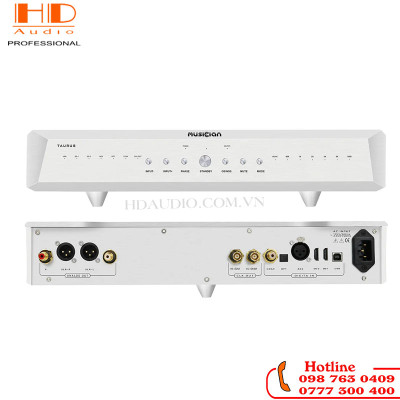

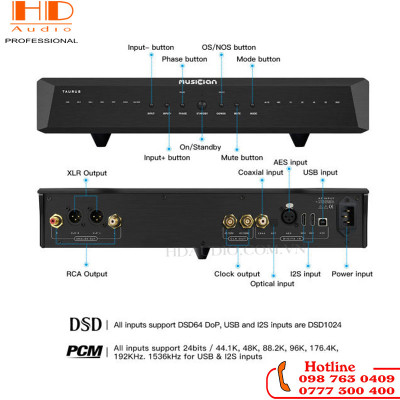

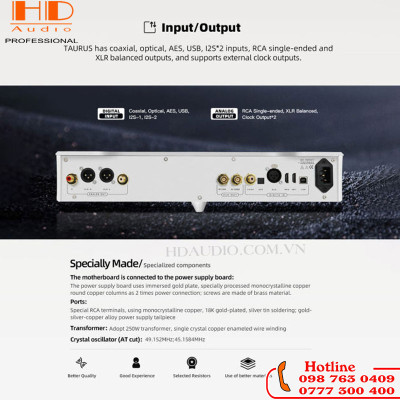

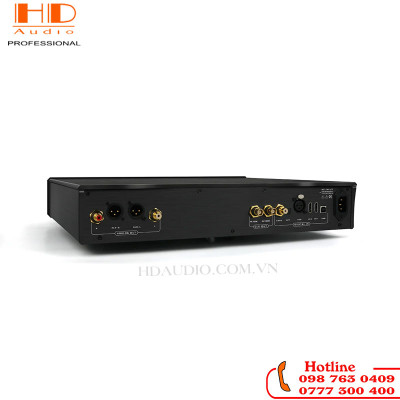

Taurus được trang bị tất cả các đầu vào kỹ thuật số, bao gồm USB, AES, Đồng trục, Quang học và hai đầu vào I2S. Taurus là một DAC cân bằng hoàn toàn, cung cấp một cặp đầu ra analog XLR và RCA với mức âm lượng cố định. Biên độ tín hiệu của nó đã tăng từ 3,6V trên Bảo Bình lên 4,3V trên Kim Ngưu qua XLR và từ 1,8V lên 2,5V qua RCA – đây đã là một cải tiến, giảm bớt căng thẳng cho bộ khuếch đại tiếp theo.
